Разработка и изготовление монокля Monolens 50 мм

За основу этого монокля был взят монокль 50 мм, который я собирал заказчикам на протяжении семи лет, на основе старых советских объективов. Его рисунок отличается высокой контурной резкостью и характерной "прозрачностью" световых ореолов. Недостатками являются сильный хроматизм увеличения и кривизна поля изображения. Задача: уйти от использования советской оптики. Почему? Во-первых, спроектировав новую линзу и корпус можно значительно улучшить качество изображения. Во-вторых, старые объективы как полезные ископаемые - сегодня есть, а завтра могут уже и не найтись. Кроме того обычно они встречаются в неудовлетворительном состоянии.

Для начала исследуем линза из старого монокля. На базе кафедры оптики института ИТМО определяем характеристики оптического стекла, геометрические размеры. Численно моделируем рисунок монокля - делаем привязку традиционных для вычислительной оптики критериев к их влиянию на визуальное восприятие фотографии

Проектируем варианты новой линзы. Подбираем параметры таким образом чтобы максимально уменьшить недостатки и сохранить достоинства рисунка старого монокля

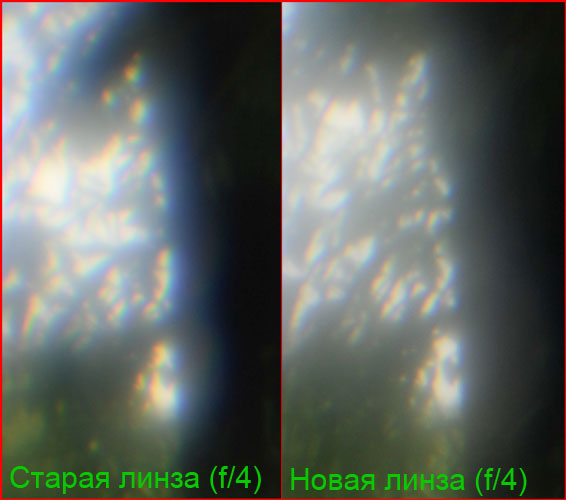

Заказываем изготовление линз, тестируем в реальных условиях, выбираем наилучшую. Сравниваем с исходной линзой

Начинаем проектирование корпуса монокля. Прорабатываем несколько вариантов. Ввиду сложности изготовления многолепестковой диафрагмы останавливаемся на варианте со вставными диафрагмами-пластинками. По той же причине вместо многозаходного резьбового геликоида делаем винтовую канавку

Готовим подробные чертежи каждой детали для производства

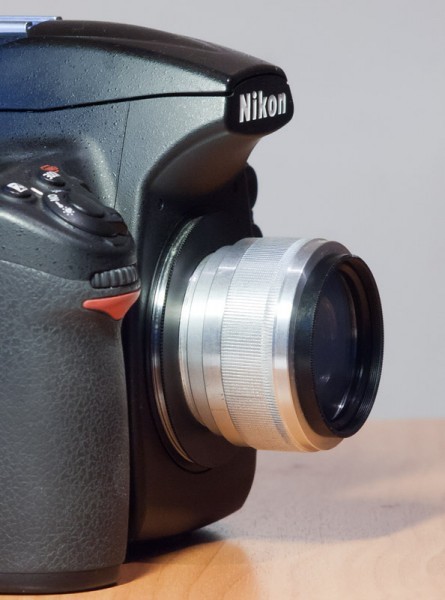

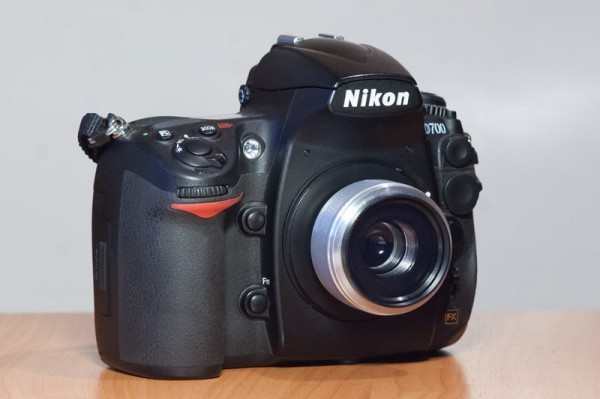

Получаем детали и собираем первый вариант корпуса

Тестируем получившийся монокль. Понимаем какие были допущены ошибки. Проектируем дальше. Появляется идея сделать корпус латунным, похожим на старинные объективы

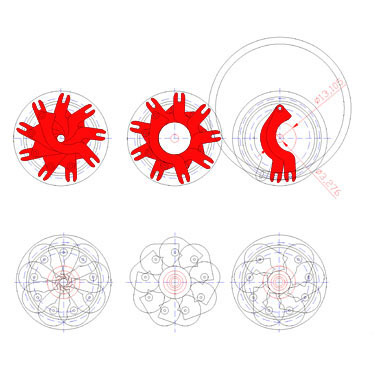

Неожиданно Костя придумывает упрощённый механизм ирисовой диафрагмы, который возможно изготовить на доступном нам производстве

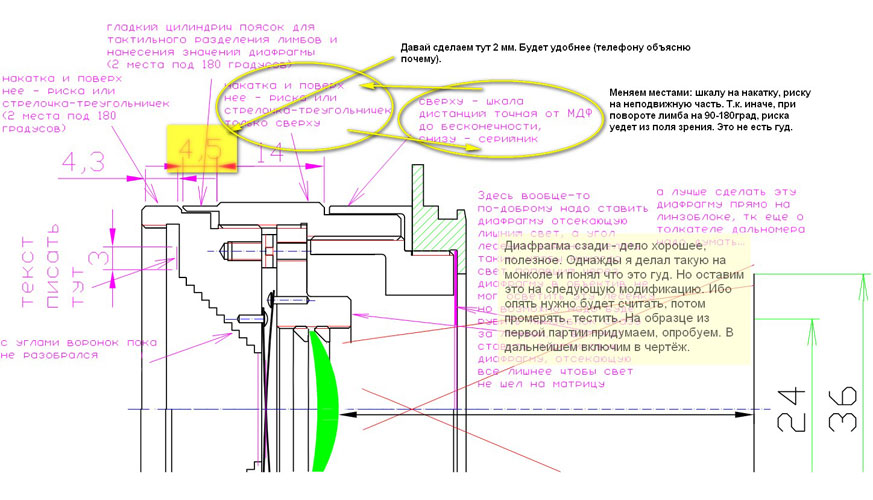

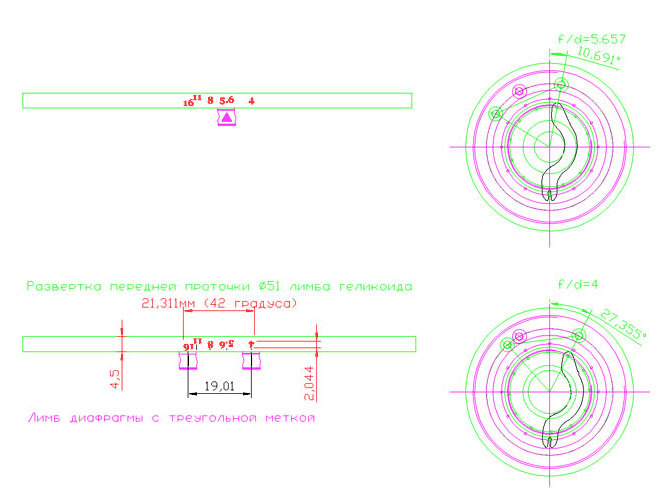

Продолжаем проектировать. Дорабатываем конструкцию. Внедряем разработанную диафрагму

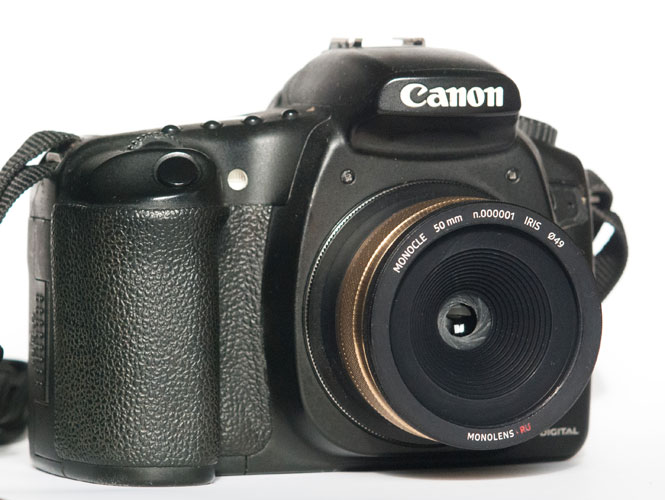

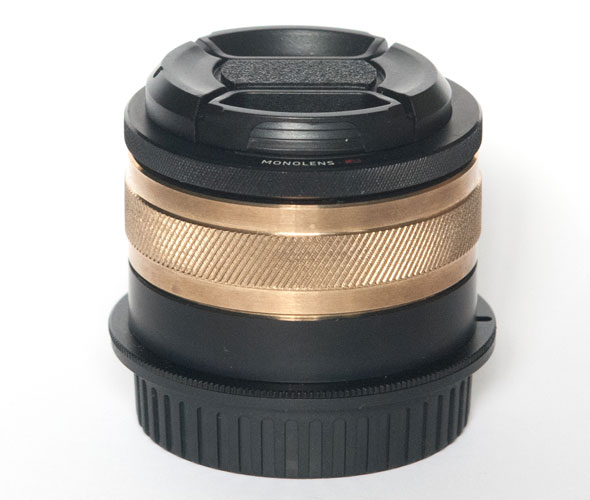

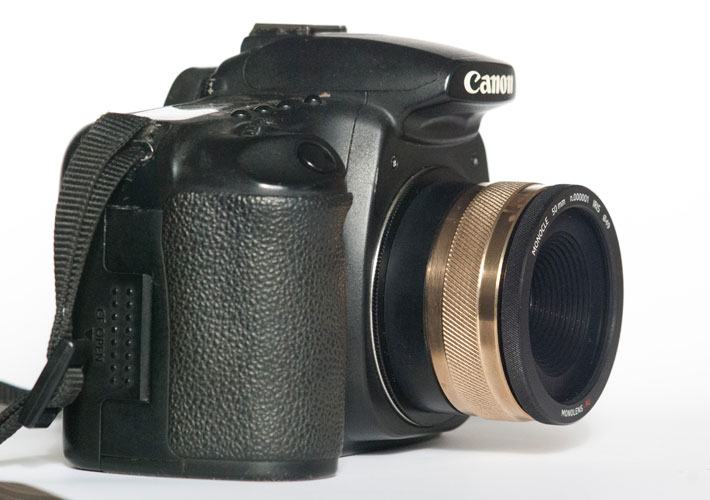

Получаем детали из производства, собираем второй вариант корпуса. Дифарагму делаем из пластика

Монокль получился слишком тяжёлым. Меняем материал внешних деталей на авиационный дюраль. Материал диафрагмы тоже меняем из-за большой толщины пластика

Тестируем. Выясняем что из-за особенностей крепления линзы, при съёмке в контровом свете наблюдается сильное падение контраста.
Кроме того, корпус по прежнему слишком громоздкий и тяжёлый. Проектируем дальше...

Максимально облегчаем конструкцию, изменяем крепление линзы. Для предотвращения каких-либо засветок внутри корпуса добавляем два внутренних шибера и бархатную вставку

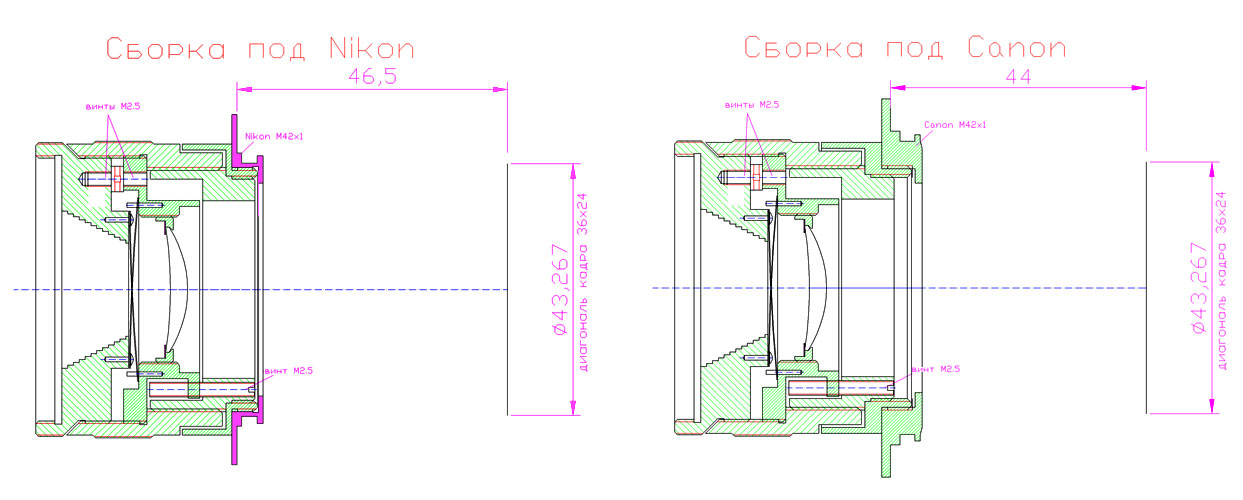

Получаем из производства два комплекта деталей третьего варианта корпуса. Собираем два монокля - под Nikon и под Canon.
Оцениваем ваврианты чернения корпуса, виды маркировки шкал

Тестируем. Остаёмся довольны. Отдаём на тесты фотографам, давно снимающим моноклями. Получаем положительные отзывы.
Для старта производства запускаем краудфандинговую кампанию на Планете.

Результат крауд-проекта: собрано 180% от суммы, необходимой для изготовления минимальной партии объективов!

По результатам проведения краудфандинговой кампании было изготовлено и передано заказчикам 97 моноклей.
Записан видеоролик об этом монокле:

Монокль запущен в производство. Изготавливается малыми партиями. Продаётся в крупных фотомагазинах Москвы и Санкт-Петербурга.
